Rough Grooving | Edgecam 2016 R2 Info Icon

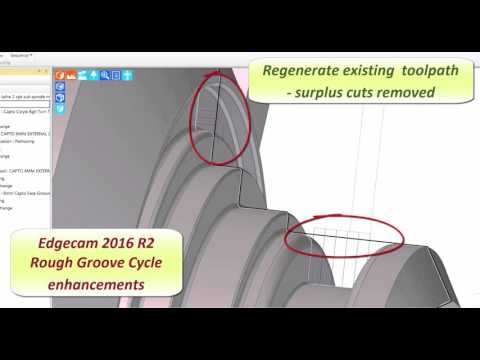

Rough Grooving đã được nâng cấp ở phiên bản Edgecam 2016 R2 theo đó chu kỳ sẽ tự động loại bỏ các phần cắt dư thừa khi nó phát hiện ra một bo cung nhỏ hoặc vát cạnh trên một tính năng rãnh bất kì.
Ngoài ra, chu kỳ tạo ra một chức năng mới là ‘Intermediate Cuts’ (Cắt trung gian) nhằm xác định số đường cắt mở rộng cần để gia công qua một vát cạnh hoặc bo cung quá lớn trên một tính năng rãnh.

http://www.edgecam.com


Rough Grooving | Edgecam 2016 R2

Rough Grooving | Edgecam 2016 R2

Rough Grooving đã được nâng cấp ở phiên bản Edgecam 2016 R2 theo đó chu kỳ sẽ tự động loại bỏ các phần cắt dư thừa khi nó phát hiện ra một bo cung nhỏ hoặc vát cạnh trên một tính năng rãnh bất kì.
Ngoài ra, chu kỳ tạo ra một chức năng mới là ‘Intermediate Cuts’ (Cắt trung gian) nhằm xác định số đường cắt mở rộng cần để gia công qua một vát cạnh hoặc bo cung quá lớn trên một tính năng rãnh.

http://www.edgecam.com


Nutated Head Table MTM | Edgecam 2016 R2

Nutated Head Table MTM | Edgecam 2016 R2

Edgecam 2016 R2 cung cấp hỗ trợ thêm cho các cấu hình máy đa nhiệm bằng cách đưa hỗ trợ vào ứng dụng Nutated Head trên các máy phay tiện.
Cấu hình đặc biệt này hiện thịnh hành hơn cả, trở nên phổ biến trên toàn ngành phay tiện. Các bộ điều khiển của Fanuc; Siemens and Heidenhain cũng đang được hỗ trợ trong cấu hình này.

http://www.edgecam.com


Turning with Rotating Heads | Edgecam 2016 R2

Turning with Rotating Heads | Edgecam 2016 R2

Edgecam 2016 R2 là phần mềm rất phổ biến trong ngành dầu khí và các ngành đòi hỏi gia công lượng thành phần lớn, hiện tại Edgecam còn hỗ trợ toàn bộ Rotary Heads trên máy phay(ví dụ máy công cụ Trevisan)
Điển hình là, thành phần vẫn đứng yên trên bàn quay còn trục phụ của máy được sử dụng để tiện profiles & bores.


http://www.edgecam.com


Multiple Wire EDM enhancements | Edgecam 2016 R2

Multiple Wire EDM enhancements | Edgecam 2016 R2

Cùng với việc cập nhật cơ sở dữ liệu công nghệ Makino và đưa các tùy chọn đầu ra vào máy Machine Configurator, Edgecam 2016 R2 còn nâng cao lệnh “Move” bằng cách bổ sung kiểm soát góc quay, và thêm một chức năng Translate (dịch) mới .

http://www.edgecam.com


File Tessellation Benchmark | Edgecam 2016 R2

File Tessellation Benchmark | Edgecam 2016 R2

Edgecam 2016 R2 giúp tiết kiệm thời gian đáng kể khi tải file chi tiết của mô hình khối nhờ áp dụng công nghệ tessellation. Benchmark trials tạo ra tải trọng file trung bình nhanh gấp 20 lần so với bình thường.
Tessellation chia mô hình thành các hình tam giác, và sau đó các phần này được lưu trữ bằng một cách mà có thể đọc được nhanh hơn trước.

http://www.edgecam.com


EWS - Nh 3D IGES | Edgecam 2016 R2

EWS - Nh 3D IGES | Edgecam 2016 R2

Edgecam 2016 R2 tiếp tục phát triển sản phẩm EWS bằng cách hỗ trợ nhập file wireframe 3D IGES.
Một khi được tải, người dùng sẽ triển khai các công cụ EWS hiện có (như Sketch Plane và Ruled Surface) để chuyển đổi wireframe thành một mô hình khối.

http://www.edgecam.com


Có thể sửa đổi tính năng tiện thủ công| Edgecam 2016 R2

Có thể sửa đổi tính năng tiện thủ công| Edgecam 2016 R2

Edgecam 2016 R2 giúp người dùng có thể sửa đổi tính năng tiện định hình. Trong khi đó, thông thường, khi một tính năng được tạo thủ công, ta không thể nào thay đổi hoặc mở rộng profile được nữa. Giờ đây chỉ cần kiểm tra lệnh ‘Edit’ command người dùng đã có thể tác động vào các tính năng theo ý muốn.

http://www.edgecam.com


Chức năng đối xứng 5 trục nâng cao | Edgecam 2016 R2

Chức năng đối xứng 5 trục nâng cao | Edgecam 2016 R2

Chức năng đối xứng (Mirror) cho đường chạy dao 5 trục được bổ sung vào tab gia công thô. Nó không chỉ giúp phản chiếu đường chạy dao và tạo ra hình ảnh đối xứng mà còn giảm thiểu nhu cầu bổ sung thêm hướng dẫn chuyển đổi CAM.

http://www.edgecam.com


Advanced 5-Axis Cycle | Edgecam 2016 R2

Advanced 5-Axis Cycle | Edgecam 2016 R2

Cùng với việc đưa ra tùy chọn “Collision check” (Tránh va chạm), Mô đun ‘Multiblade machining’ (Gia công nhiều dao) giờ mang lại 1 chiến lược mới được gọi là fillet finishing. Tùy chọn mới cho phép người dùng dễ dàng và nhanh chóng hoàn thành gia công các vùng fillet thường được thấy trên các thành phần của bánh công tác và lưỡi cắt.

http://www.edgecam.com


Profiling Cycle and Dialog Pictures | Edgecam 2016 R2

Profiling Cycle and Dialog Pictures | Edgecam 2016 R2

Với Edgecam 2016 R2 , thuật toán tiện biên dạng được cải tiến để tạo ít code hơn nhưng vẫn duy trì được tính chính xác. Điều này thể hiện rõ khi người dùng chọn cạnh hoặc vòng lặp từ một mô hình dạng khối.
Khi tùy chọn bù dao (compensation) thiết lập là Geometry, chức năng ‘Break Corner” (phá bỏ góc cạnh/bo cạnh) sẽ được hỗ trợ.
4 chu trình CAM bố sung đã được nâng cấp để có thể hiển thị hình ảnh và bối cảnh trên hộp thoại của chúng.

http://www.edgecam.com


Profiling Cycle no roll over & Index command | Edgecam 2016 R2

Profiling Cycle no roll over & Index command | Edgecam 2016 R2

Further Profiling cycle improvements has resulted in the removal of ‘rollovers’ sometimes experienced when the cycle is set to “Pick Solid Faces”. The enhancement will be automatically applied when the toolpath is regenerated in Edgecam 2016 R2.
The ‘Index Move’ command has been enhanced with a new modifier - 'Define CPL Name'. In certain instances a User wishes to an exact CPL name as opposed to a ‘System’ name. This is especially beneficial when the code generator has been aligned to expect a specific name.

http://www.edgecam.com
